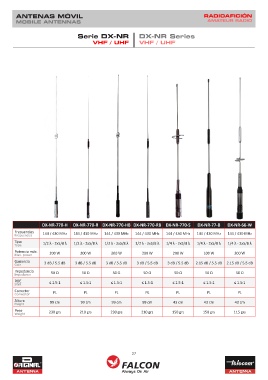

ANTENAS MÓVIL RADIOAFICIÓN
MOBILE ANTENNAS AMATEUR RADIO
Serie DX-NR DX-NR Series
VHF / UHF VHF / UHF
DX-NR-770-H DX-NR-770-R DX-NR-770-HB DX-NR-770-RB DX-NR-770-S DX-NR-77-B DX-NR-66-W
Frecuencias 144 / 430 MHz 144 / 430 MHz 144 / 430 MHz 144 / 430 MHz 144 / 430 MHz 144 / 430 MHz 144 / 430 MHz
Frequencies
Tipo 1/2 λ - 2x5/8 λ 1/2 λ - 2x5/8 λ 1/2 λ - 2x5/8 λ 1/2 λ - 2x5/8 λ 1/4 λ - 2x5/8 λ 1/4 λ - 2x5/8 λ 1/4 λ - 2x5/8 λ
Type
Potencia máx. 200 W 200 W 200 W 200 W 200 W 100 W 200 W
Max. power
Ganancia 3 dB / 5.5 dB 3 dB / 5.5 dB 3 dB / 5.5 dB 3 dB / 5.5 dB 3 dB / 5.5 dB 2.15 dB / 5.5 dB 2.15 dB / 5.5 dB
Gain
Impedancia 50 Ω 50 Ω 50 Ω 50 Ω 50 Ω 50 Ω 50 Ω
Impedance
ROE ≤ 1.5:1 ≤ 1.5:1 ≤ 1.5:1 ≤ 1.5:1 ≤ 1.5:1 ≤ 1.5:1 ≤ 1.5:1
SWR
Conector PL PL PL PL PL PL PL
Connector
Altura 99 cm 99 cm 99 cm 99 cm 43 cm 43 cm 43 cm
Height
Peso 230 grs 210 grs 230 grs 210 grs 150 grs 150 grs 115 grs
Weight
