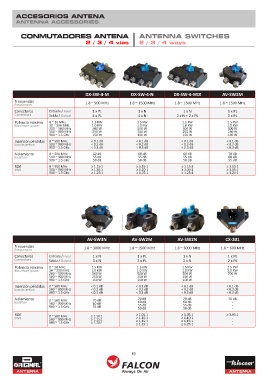

ACCESORIOS ANTENA
ANTENNA ACCESSORIES

CONMUTADORES ANTENA ANTENNA SWITCHES
2 / 3 / 4 vías 2 / 3 / 4 ways

DX-SW-4-M DX-SW-4-N DX-SW-4-MIX AV-SW3M
Frecuencias 1.8 ~ 900 MHz 1.8 ~ 1500 MHz 1.8 ~ 1500 MHz 1.8 ~ 1500 MHz
Frequencies
Conectores Entrada / Input 1 x PL 1 x N 1 x N 1 x PL
Connectors Salida / Output 4 x PL 4 x N 2 x N + 2 x PL 3 x PL
Potencia máxima 0 ~ 30 MHz 1.5 KW 1.5 KW 1.5 KW 1.5 KW
Maximum power 30 ~ 200 MHz 1.0 KW 1.0 KW 1.0 KW 1.0 KW
200 ~ 500 MHz 500 W 500 W 500 W 500 W
500 ~ 900 MHz 250 W 250 W 250 W 250 W
900 ~ 1.5 GHz 150 W 150 W 150 W 150 W
Inserción pérdidas 0 ~ 500 MHz < 0.1 dB < 0.1 dB < 0.1 dB < 0.1 dB
Loss insertion 500 ~ 900 MHz < 0.2 dB < 0.2 dB < 0.2 dB < 0.2 dB
900 ~ 1.5 GHz < 0.3 dB < 0.3 dB < 0.3 dB < 0.3 dB
Aislamiento 0 ~ 500 MHz 60 dB 60 dB 60 dB 70 dB
Isolation 500 ~ 900 MHz 55 dB 55 dB 55 dB 60 dB
900 ~ 1.5 GHz 50 dB 50 dB 50 dB 55 dB
ROE 0 ~ 500 MHz ≥ 1.15:1 ≥ 1.15:1 ≥ 1.15:1 ≥ 1.10:1
SWR 500 ~ 900 MHz ≥ 1.20:1 ≥ 1.20:1 ≥ 1.20:1 ≥ 1.15:1
900 ~ 1.5 GHz ≥ 1.25:1 ≥ 1.25:1 ≥ 1.25:1 ≥ 1.20:1

AV-SW3N AV-SW2M AV-SW2N CX-201
Frecuencias 1.8 ~ 3000 MHz 1.8 ~ 1500 MHz 1.8 ~ 3000 MHz 1.8 ~ 600 MHz
Frequencies
Conectores Entrada / Input 1 x N 1 x PL 1 x N 1 x PL
Connectors Salida / Output 3 x N 2 x PL 2 x N 2 x PL
Potencia máxima 0 ~ 30 MHz 1.5 KW 1.5 KW 1.5 KW 2.5 KW
Maximum power 30 ~ 200 MHz 1.0 KW 1.0 KW 1.0 KW 2.0 KW
200 ~ 500 MHz 500 W 500 W 500 W 700 W
500 ~ 900 MHz 250 W 250 W 250 W -
900 ~ 1.5 GHz 150 W 150 W 150 W -
Inserción pérdidas 0 ~ 500 MHz < 0.1 dB < 0.1 dB < 0.1 dB < 0.1 dB
Loss insertion 500 ~ 900 MHz < 0.2 dB < 0.2 dB < 0.2 dB < 0.2 dB
900 ~ 1.5 GHz < 0.3 dB < 0.3 dB < 0.3 dB < 0.3 dB
Aislamiento 0 ~ 500 MHz 70 dB 70 dB 70 dB 70 dB
Isolation 500 ~ 900 MHz 60 dB 60 dB 60 dB -
900 ~ 1.5 GHz 55 dB 55 dB 55 dB - -
50 dB
50 dB
ROE 0 ~ 500 MHz ≥ 1.10:1 ≥ 1.05:1 ≥ 1.05:1 ≥ 1.05:1
SWR 500 ~ 900 MHz ≥ 1.15:1 ≥ 1.10:1 ≥ 1.10:1 -
900 ~ 1.5 GHz ≥ 1.20:1 ≥ 1.15:1 ≥ 1.15:1 - -
≥ 1.25:1
≥ 1.25:1
